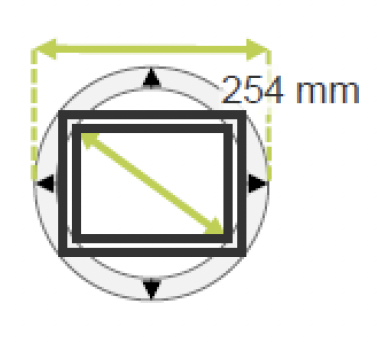

Snel inzicht in de mogelijkheden: van Ø12 tot Ø254 mm, tot 6 meter lengte en wanddiktes tot 14 mm. Inclusief 3D-snedes, tappen, graveren en profielherkenning. U levert uw STEP-bestand aan, wij regelen de rest.
Alle specificaties en toelichtingen vindt u verderop op deze pagina. Wilt u direct weten wat er mogelijk is? Vraag vandaag nog een vrijblijvende offerte aan.
| Laserspecificatie 6 kW bron | Maximale wanddikte |
|---|---|
| Materiaaldikte koper O2 | 5 mm |
| Materiaaldikte messing N2 | 5 mm |
| Materiaaldikte constructiestaal O2 (standaard) | 14 mm |
| Materiaaldikte constructiestaal O2 (schuine snede) | 10 mm |
| Materiaaldikte constructiestaal N2 (standaard) | 6 mm |
| Materiaaldikte RVS N2 (standaard) | 10 mm |
| Materiaaldikte RVS N2 (schuine snede) | 8 mm |
| Materiaaldikte aluminium N2 (standaard) | 10 mm |
De tekenvoorschrift voor de radius van een standaard koker.
| Materiaalsoort | Buitenradius | Binnenradius |
|---|---|---|
| Blank gelast staal of RVS koker | 1,5× wanddikte | 0,5× wanddikte |
| Koudvervaardigd staal | 2× wanddikte | 1× wanddikte |
| Aluminium | 0× wanddikte | 0× wanddikte |
| Aluminium met radius | zoals verkrijgbaar bij MCB |
Snijkwaliteit volgens Nen-EN-ISO 9013. Vorm- en maattoleranties van het uitgangsmateriaal volgens de norm (EN10219).
De norm specificeert
Afmetingen
Vorm
Smalle en kleine kokers of buizen zijn relatief flexibel, waardoor ze tijdens het snijproces gemakkelijker kunnen vervormen of bewegen.
De warmte-inbreng bij het snijden van meerdere contouren in één product kan leiden tot maat- en vormafwijkingen.
2,5D snijden standaard koker/buizen
Tolerantie op
3D snijden standaard koker/buizen
Tolerantie op
3 snijtypes voor het snijden van de geometrie. Geometrie vanuit uw STEP-bestand is leidend. 3D snijden doen we pas boven de vierkant maat 30×30
| 2,5D-snijden | 3D-snijden | XY-snijden |
|---|---|---|
| Maakt een haakse snede van 90° op het buisoppervlak waarbij de buis draait onder de laserkop. | De laserkop kantelt maximaal 45° over de lengte van de buis. 3D gesneden vlakken die groter als 45 graden worden getekend snijden we automatisch 45 graden. | De laserkop volgt het contour van het gat, de buis staat stil en de kop maakt alleen een XY-as verplaatsing. Dit is vergelijkbaar met een boorgatbewerking. |
 Bovenaanzicht gat in ronde buis. |
 Bovenaanzicht gat in ronde buis. |
 Bovenaanzicht gat in ronde buis. |
We snijden standaard in 2,5D. Gelieve aan te geven als u een andere methode verkiest.
| Metrisch | Snijgat diameter | Minimale wanddikte |
|---|---|---|
| M4 x 0,7 | 3,3 mm | 1,5 mm |
| M5 x 0,8 | 4,2 mm | 2,0 mm |
| M6 x 1,0 | 5,0 mm | 2,0 mm |
| M8 x 1,25 | 6,8 mm | 2,5 mm |
| M10 x 1,5 | 8,5 mm | 3,0 mm |
| M12 x 1,75 | 10,3 mm | 3,5 mm |
| M16 x 2,0 | 14,0 mm | 4,0 mm |
NB Gelieve bovenstaande afmetingen aan te houden voor het tappen.
Via een PDF aangeven:
Wanneer een verdieping van 0,2 mm direct in het materiaal wordt aangebracht binnen het 3D-model (step. bestand), kwalificeren wij dit automatisch als een gravering.
Op aanvraag.
Gravering “Goed”
Gravering “Fout”
Automatische herkenning van de lasnaad op kokers en buizen is mogelijk, zowel voor staal als RVS.
Via een PDF aangeven:
Houd rekening met het snijvlak in samenhang met het binnenvlak. Houd hierbij een marge van 1 mm aan vanaf het binnenvlak.
Mocht je snijspetters willen voorkomen dan kan dit op aanvraag. Wil je foto’s zien van het verschil? Neem contact op voor voorbeeldmateriaal.
Een camera positioneert speciale profielen automatisch, waarna zij gesneden kunnen worden. Stuur ons hiervoor een DXF-tekening van de doorsnede van het profiel toe.
Conische gaten
Conische gaten altijd vermelden in de aanvraag.
NB Conische gaten die naderhand zelf worden aangebracht, mogen niet op de tekening worden aangegeven.
Lange snijcontouren kunnen afwijkingen en toleranties op het snijbeeld veroorzaken. Zie ook de afbeelding.
Snijinstructies/opmerkingen

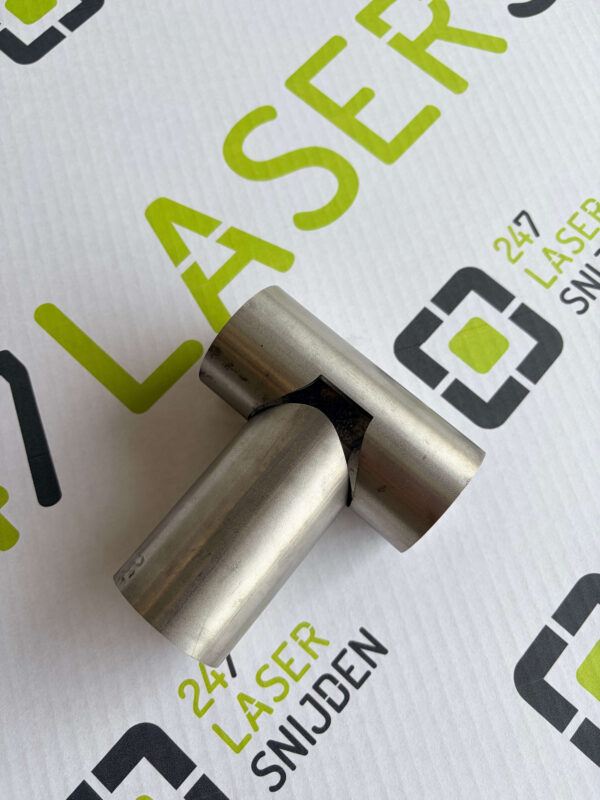

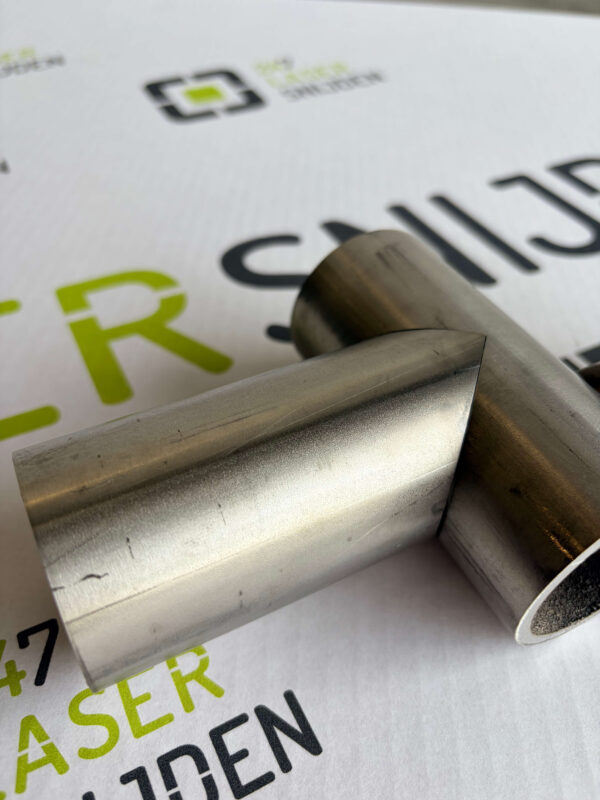

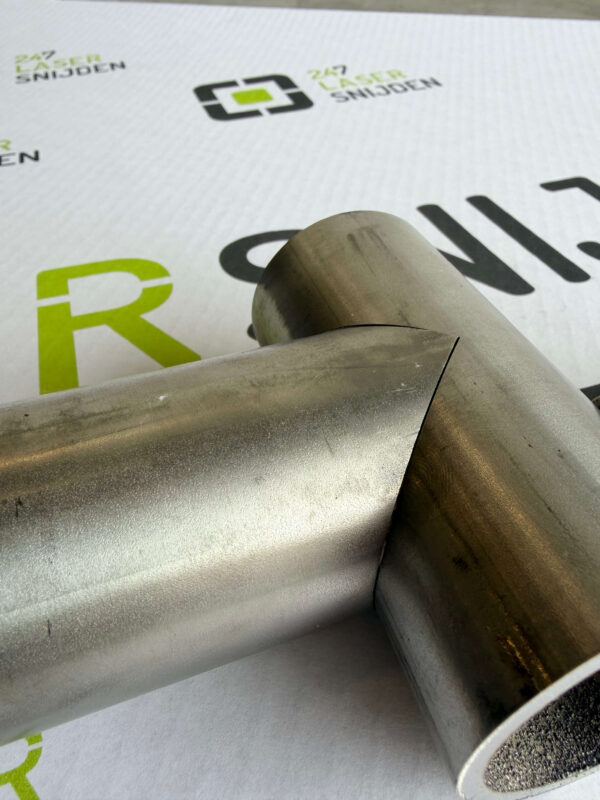

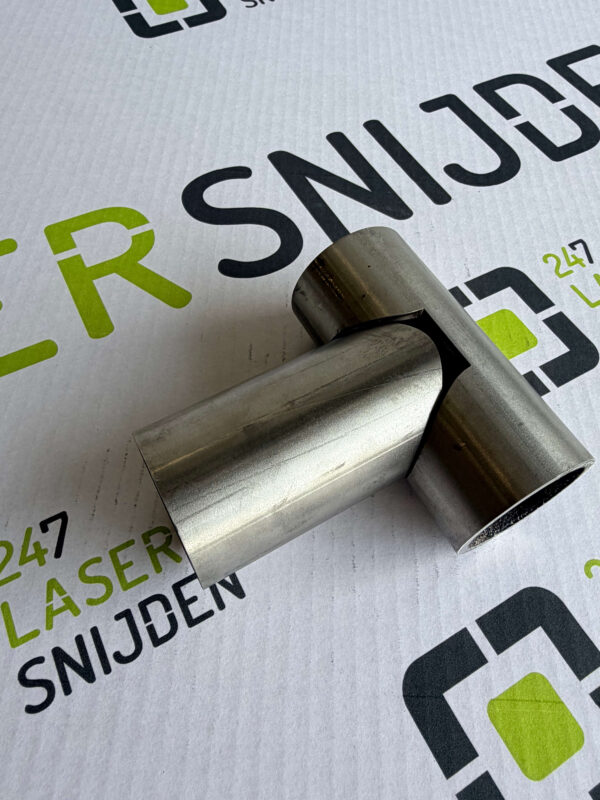

Bij het 3D tekenen van buisaansluitingen is de juiste constructie van de verbinding bepalend voor een correct snijresultaat. Een verkeerd getekende aansluiting leidt tot een onbruikbare snijgeometrie. Zie onderstaande snijtekeningen en het resultaat als gesneden.
Buisaansluiting “Goed”
Buisaansluiting “Fout”
Bij het plaatsen van gaten in of nabij de radius van een hoeklasverbinding wijkt de gesneden geometrie af van de getekende situatie. Dit komt doordat de laser de gebogen radius anders interpreteert dan een vlak vlak. Raadpleeg de onderstaande PDF-bijlagen voor toelichting en de aanbevolen oplossing.
Gat in radius als getekend
Gat in radius als getekend – Oplossing
Gat in radius als gesneden
Gat in radius als gesneden – Oplossing
Bij bepaalde ontwerpen kunnen zogenaamde “Mickey mouse oortjes” ontstaan. Dit zijn ongewenste vormen aan de rand van gaten of contouren. Zie onderstaande de voorbeelden.
Gewenste snijvorm.
Mickey mouse oortjes.
Bij grote ronde gaten die de buiswand volledig doorsnijden, kunnen maatafwijkingen of kwaliteitsproblemen optreden. Zie de PDF-bijlagen voor het verschil tussen een correcte en incorrecte uitvoering:
Grote ronde gaten “Goed”
Grote ronde gaten “Fout”
Snijspetters aan de binnenzijde van de buis kunnen op aanvraag worden voorkomen. Neem contact op voor de mogelijkheden en voorbeeldmateriaal (foto’s beschikbaar op aanvraag).
Bestandinstructies/opmerkingen
